產品介紹:

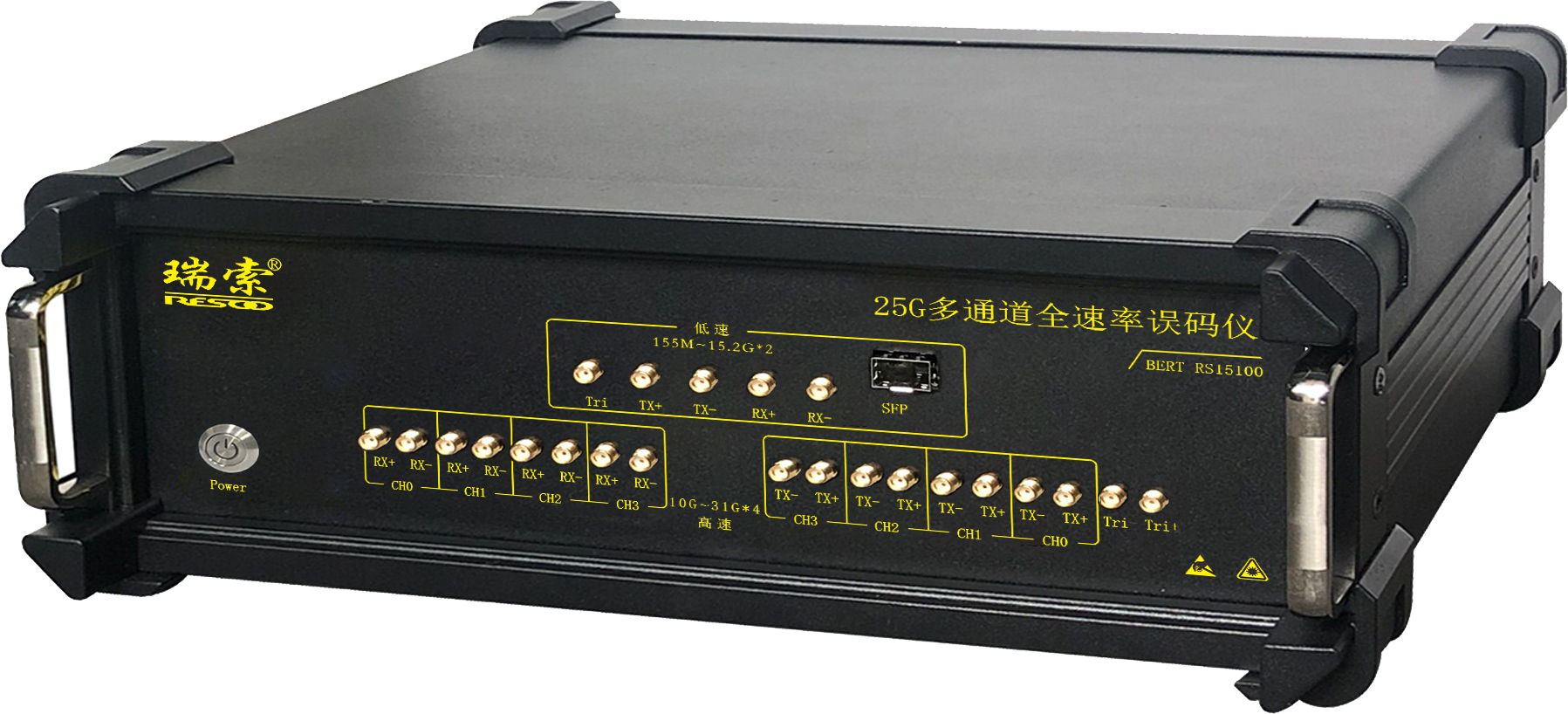

RSO-15100 BERT是一款多通道，多速率，高性能高質量的誤碼率分析儀. 它包含碼型產生器、時鐘產生和恢復電路、誤碼分析器；可以用于物理層和一致性測試，憑借其獨有的多道射頻信號及自定義速率測試，單獨速率支持和互聯互通功能以及其從低速部分155M到15.2G和高速部分23G到124G的連續高帶寬性能，為客戶提供了低速15.2G和高速124G的NRZ信號源，同時也方便用戶的各種轉換互聯（包含光電轉換和速率轉換）。
可提供可選的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。
支持速率：
低速率：支持23G到31G自定義輸入；
高速率：從23G到31G（每通道）自定義輸入；
產品特點：
多輸出接口：5對差分信號輸出和2個時鐘；
多輸入接口：5對差分信號輸入；
多電平輸出：差分200mV至1000mV可調節，幅值可配制。
多電平輸入：差分200mV至1000mV輸入；
極性可調功能：收發端極性可調；
校準功能：帶有傳輸延時校準功能，防止因線路傳輸延時產生的誤碼；
統計功能：帶有誤碼實時統計功能，并可生成測試結果文檔，用于數據分析；
支持碼型圖案(Pattern)：
支持碼型：(Pattern)：PRBS 27 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1；
應用領域：
RSO-15100 BERT是以研發，測試，生產，質量及工程全面通信人才為設計對象，幫助他們驗證芯片、器件、收發信機模塊及子組件、電路板以及系統。這些被測器件和系統主要在數據中心和通信行業使用，具有串行I/O端口，其速率從155M~15.2G和23G~124G。
各種千兆以太網(Ethernet)；
各種光纖通道網(Fiber Channel)；
各種同步數據網(SDH/STM-XX)；
各種高速數據傳輸(Infiniband-HDR)；
光器件/子系統研發和生產；
系統設備供應商來料質量檢驗和生產；
系統設備的安裝和故障解決；
其它接口：
觸發輸出：單端交流耦合1/8，1/16，1/32或1/64時鐘；
電口數據輸出：差分交流耦合，支持數據反相；
單端輸入匹配50歐姆匹配頭；
外殼接地柱；
220V 直流電源輸入口；
USB2.0接口1個；
